Łącznik kątowy 52 uniwersalny (m.in. do redukcji siły odrzutu)

Łącznik kątowy 52 uniwersalny (m.in. do redukcji siły odrzutu)

Łącznik stosuję się przy prądownicach o wydajności ponad 400 l/min przy 6 barach. Jego głównym zadaniem jest zmniejszenie wysiłku prądownika o około 15%. Prądownica o wydajności 500 l/min przy 6 bar wytwarza siłę odrzutu 30 kg. Zredukowanie tego odrzutu do 25,5 kg jest natychmiast wyczuwalne, zmniejsza to wysiłek prądownika i poprawia bezpieczeństwo. Łącznik kątowy przeciw odrzutowy DIN wyposażony jest w rączkę ułatwiającą chwyt. Rączka ta może również spoczywać na barku operatora. Hak usytuowany w dolnej części pozwala na oparcie o szczebel drabiny.

Łącznik kątowy może pracować w pozycji odwróconej, położony na ziemi likwidując w ten sposób jakikolwiek wysiłek obsługującego związany z odrzutem prądownicy.

Posługujcie się prądownicą bez wysiłku dzięki łącznikowi przeciw odrzutowemu POK.

1. Obsługiwanie się wężem pożarniczym bez wysiłku (np. podciąganie).
2. Zmniejszenie siły odrzutu prądownicy.
3. Zmniejszenie nacisku na plecy, dłoń i ramię. Może być używany na poziomie biodra lub uda.
4. Bark może służyć jako oparcie.
5. Obsługa z poziomu ziemi bez wysiłku.

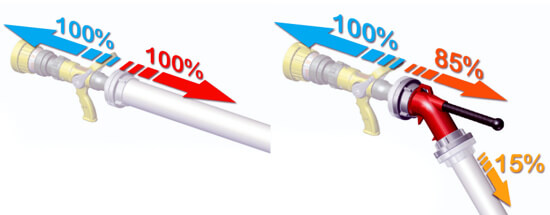

Rozmieszczenie sił reakcji łączników kątowych:

Niektórzy źle poinformowani handlowcy twierdzą, że ich prądownice posiadają właściwości przeciw odrzutowe, a ich siła odrzutu jest słabsza. Sprawdźmy to.
Siła odrzutu prądownicy wynika ze wzoru F=pQV (prawa fizyki są jednakowe dla wszystkich) gdzie :
                        p= masa objętościowa wody
                        Q = wydajność objętościowa w jednostce czasu
                        V = szybkość wypływu wody na wyjściu
Masa objętościowa wody (ciężar właściwy) jest jednakowa dla wszystkich
Zmniejszenie szybkości wypływu wody zmniejsza zasięg i nikt nie jest zainteresowany prądownicą o słabym zasięgu. Zmniejszenie wydajności jest więc jedynym środkiem dla zmniejszenia odrzutu.
Podsumowując, ci, którzy obwieszczają mniejszy odrzut ich prądownic oszukują na wydajności (co udowodniono wyżej).

Kiedy obsługa prądownicy chce zmniejszyć odrzut ma ogólnie rzecz biorąc 5 możliwości:

A. Użycie łącznika kątowego, który pozwala na oparcie się na pochylonym wężu (usztywnionym przez ciśnienie) i użycie wagi obsługującego, redukując w ten sposób o około 15% wysiłek konieczny dla zrównoważenia sił w czasie działania prądownicy.

B. Usiąść na wężu, odciągając do siebie prądownicę umieszczoną między nogami (kilka  wariantów).

C. Przejść do strumienia rozproszonego o szerokim kącie.

D. Zmniejszyć wydajność.

E. Zmniejszyć ciśnienie zasilające prądownicę co zmniejsza wydajność i szybkość.
