Pompa zanurzeniowa HCP 50HD21.1 (1-fazowa)

Obserwuj produkt:
Dodaj recenzję:

Kod: 100520
Producent: HCP Pumps
Kod producenta:
Historia ceny
Najniższa cena 30 dni przed obniżką: 4 856,04 zł brutto

Cena netto: 3 297,00 zł / szt. 4 055,31 zł / szt.
szt.
Szybkie płatności Blik.

Produkt objęty jest gwarancją.

Możesz zwrócić produkt w ciągu 14 dni.

Pompa 50HD21.1 to doskonały wybór do odwodnień, pompy typu AS znajdują zastosowanie w straży pożarnej budownictwie, kopalniach, przy odwadnianiu tuneli, wykopów, kanałów i zbiorników wodnych. Przeznaczone do pompowania wody zanieczyszczonej piaskiem, kamieniami, szlamem, iłem i podobnymi materiałami abrazyjnymi o łącznej zawartości cząstek stałych do 10 %.

Pompa zatapialna

Temperatura tłoczonego medium w pompie HCP 50HD21.1 nie powinna przekraczać 40^o C, masa właściwa 1100kg/m3, a wartość pH znajdować się w przedziale 6-9. Wykonane w całości ze stali nierdzewnej z podwójnym płaszczem, pomiędzy którym płynie woda chłodząca silnik. Dzięki temu pompa może być zanurzona tylko na poziomie otworów ssących.

Zalety pomp zatapialnych HCP:

Pompy swoimi właściwościami i wykonaniem spełniają wymogi międzynarodowych norm, a ich jakość jest na najwyższym poziomie. Górna osłona, obudowa silnika i pompy wykonane są ze stali nierdzewnej 1.4301, która zapewnia lekkość i sztywność konstrukcji pompy.

Suchy silnik indukcyjny wyposażony jest w układ ochrony cieplnej przed przeciążeniem. Przed pompowanym płynem chroniony jest za pomocą podwójnego uszczelnienia mechanicznego z komorą olejową. Podwójna uszczelka mechaniczna wraz z dodatkową uszczelką (gufero) zapewniają wodoszczelność. Jako materiał powierzchni uszczelniających uszczelki wybrano węglik krzemu (SiC) wyróżniający się wysoką odpornością na zużycie i długą żywotnością. Układ ochronny cieplnej silnika chroni go przed spaleniem w wyniku wysokiej temperatury, spadku napięcia lub zablokowania wirnika.

Pompy wodne zanurzeniowe

Silnik pompy posiada "suchą" konstrukcję i chłodzony jest przez przepływającą wodę. Pompy wyróżniają się lekką konstrukcją, prostą obsługą i możliwością wszechstronnego zastosowania. Wirniki pomp są wzmocnione i bardzo odporne na ścieranie, wykonane ze stopu o wysokiej zawartości chromu (HCR), poddawane są obróbce cieplnej.
Najbardziej odpowiednie do pompowania wody zawierającej szlam i piasek.

Wirniki pomp HCP

Litery H, N i L w nazwach pomp oznaczają typ wirnika.
H to wirnik otwarty typu Vortex - Przeznaczony do pompowania cieczy silnie zanieczyszczonych ciałami stałymi również włóknistymi.
N to wirnik zamknięty - Przeznaczony do pompowania cieczy czystych i lekko zanieczyszczonych. Znaczne wysokości podnoszenia.
L to typowy wirnik otwarty. Przeznaczony do pompowania cieczy zanieczyszczonych. Wydajność nieco niższa niż wirników zamkniętych (N)

Ta pompa posiada wirnik typu: H. O jego zaletach piszemy niżej.

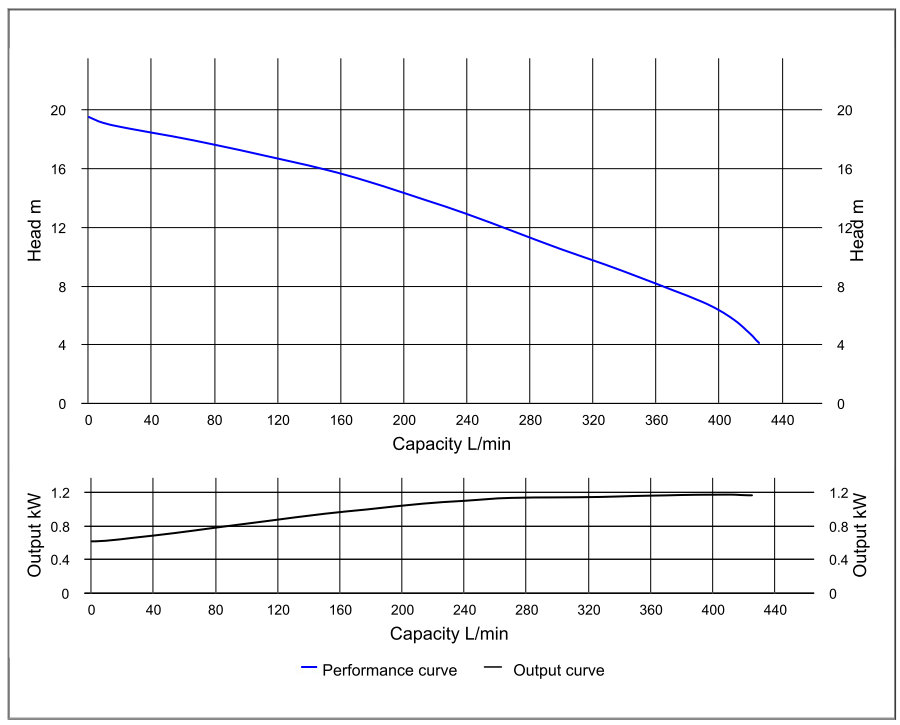

Wykresy wydajności względem wysokości podnoszenia oraz wydajności względem zużycia energii:

Wykres wydajności pompy zanurzeniowej HCP 50HD21.1 (50ASH21.1)

DANE TECHNICZNE POMPY HCP 50HD21.1

	1 fazowa	3 fazowa
PRODUCENT	HCP PUMP	HCP PUMP
TYP	50HD21.1 (50ASH21.1)	50HD21.1 (50ASH21.1)
WIRNIK	H - otwarty typu Vortex*	H - otwarty typu Vortex*
MOC SILNIKA NA WALE	1.1 kW	1.1 kW
MOC POBIERANA	1,65 kW	1,65 kW
ZALECANY AGREGAT	5 kW	5 kW
NAPIĘCIE	230 V	400 V
KRÓCIEC TŁOCZNY	50 mm / Storz 52	50 mm / Storz 52
PARAMETRY TŁOCZNE	wg wykresu	wg wykresu
WYMIARY	482 x 210 x 210 mm	423 x 210 x 210 mm
WAGA	28 kg	24 kg
DŁUGOŚĆ KABLA	15 m	15 m
PŁYWAK	NIE	NIE

* H to wirnik otwarty typu Vortex - Przeznaczony do pompowania cieczy silnie zanieczyszczonych ciałami stałymi również włóknistymi.

ZALETY WIRNIKA VORTEX (H)

Otwarta przestrzeń pomiędzy wirnikiem, a obudową korpusu umożliwia pompowanie zanieczyszczeń włóknistych oraz stałych o maksymalnej średnicy, która stanowi 90% średnicy króćca tłocznego. Dzięki temu pompa jest w stanie transportować długie włókna lub delikatne produkty, zachowując ich integralność i unikając zatkania się. W przypadku tłoczenia cieczy zawierających cząsteczki ścierne, specyficzna konstrukcja wirnika typu Vortex pełni funkcję ochronną, zabezpieczając obudowę i uszczelnienie przed nadmiernym zużyciem.

Charakterystyka ogólna tej serii pomp HCP:

Przedmiot		Opis
Ciecz pompowana	Temperatura	0~40°C (32~104°F)
Ciecz pompowana	Typ Medium	Ścieki Woda budowlana Woda osadowa
Pompa	Napięcie	50Hz
	Silnik	2-biegunowy (3000 rpm) Ustawienie suche
	Izolacja	Klasa F (1.5~5HP) • Klasa H (7.5~20HP)
	Stopień ochron.	IP68
	Czujnik temp.	Auto-cut
	Łożysko	Łożyska kulkowe zamknięte
	Uszczelnienie	Podwójna uszczelka mechaniczna
	Wirnik	Otwarty • Zamknięty
Materiał	Górna pokrywa	SUS304
	Osłona zewn.	FC200
	Rama silnika	SUS304 (1.5HP) • FC200 (2~20HP)
	Wał	SUS403 (1.5~3HP) • SUS304 (5~10HP) • SUS420J2 (15~20HP)
	Uszczelnienie	CA/CE & SiC/SiC
	Obudowa	FC200 (1.5~10HP•30HP) • FCD500 (15~20HP)
	Wirnik	HiCrFC
	Podkładka cierna Pierścień odporn na zużycie	HiCrFC (do otwartego) HiCrFC (do zamkniętego)
	Kabel	H07RN-F 15 metrów
Wyposażenie opcjonalne		Pompy można dostosować do specyfikacji. Pływak (1.5~3HP 1Ø)

Jak zestawić agregat prądotwórczy z pompą?

1. Co do zasady, każda pompa posiada dwa parametry mocy. Moc P1 - moc pobierana (zawsze wyższa) i P2 - moc na wale (zawsze niższa). Przykładowe oznaczenie: P1 = 2,9 KW, P2 = 2,2 KW.
Jeśli jest podana tylko jedna wartość, należy upewnić się, czy to jest moc pobierana (sprzedawca, karta katalogowa). W przypadku gdy nie można tego ustalić należy bezwzględnie przewymiarować pompę o wskaźnik min 3x.

2. Aby dobrze dobrać agregat prądotwórczy do pompy, należy przewymiarować moc pobieraną o 2,5x, a najlepiej o 3x (zalecane). Absolutnym minimum jest przewymiarowanie 2x, ale tutaj klient robi to na własne ryzyko, którym będzie po prostu ewentualne niezadziałanie pompy.
Przykładowo: pompa posiada moc pobieraną 1,65 KW, przewymiarowanie 2,5x daje nam 4,13 KW, a 3x - 4,95 KW. I taką wolną mocą powinien dysponować agregat prądotwórczy do poprawnego startu i pracy pompy.
