Turbopompa 75 (BB/B) DIN14426

Obserwuj produkt:
Dodaj recenzję:

Kod: 102826
Producent: POK S.A.
Kod producenta:
Historia ceny

Cena netto: 8 499,00 zł / szt. 10 453,77 zł / szt.
szt.
Szybkie płatności Blik.

Produkt objęty jest gwarancją.

Możesz zwrócić produkt w ciągu 14 dni.

Drukuj

Turbopompa 75 (BB/B) DIN14426, CNBOP

Turbopompa PT 9/1/8 służy do wypompowywania wody od czystej po zabrudzoną o średnicy zanieczyszczeń do 6 mm, oraz mediów płynnych kompatybilnych z materiałami turbopompy, m.in. mieszanin wody i substancji ropopochodnych, nieagresywnych chemikaliów, mediów płynnych niereagujących z aluminium i stalą nierdzewną, wody morskiej.

Jako typowe zastosowania turbopompy wymienia się: pompowanie wody z zalanych piwnic, odsączanie wykopów, fundamentów, szybów i zbiorników, napełnianie zbiorników pojazdów pożarniczych (czysta woda). Po każdym użyciu pompę należy przepłukać czystą wodą celem usunięcia resztek np. olejów czy soli.

Turbopompa jako jedyna w Polsce posiada od 19.06.2023 Świadectwo Dopuszczenia CNBOP nr 5000/2023.

Pod żadnym pozorem nie wolno przetłaczać suchych mediów sypkich tj. piasku czy żwiru. Jeśli dno zbiornika wodnego, z którego medium płynne jest wypompowywane, jest muliste lub zalega na nim piach, należy tak umiejscowić turbopompę, aby odległość między nią, a dnem wynosiła co najmniej 150 mm. Zalecane jest tutaj zastosowanie pływaków.

Turbopompa może pracować w stanie tzw. "na sucho" przez minimum 1 godzinę.

Ta nowa konstrukcja turbopompy przewyższa wyraźnie wymagania normy DIN 14426, co prezentuje poniższa tabela i wykres.

Ciśnienie wody podawanej na pompę [bar]	Przepływ wody napędzającej pompę [l/min]	Wydajność turbopompy [l/min] w zależności od ciśnienia [bar]
		Ciśnienie tłoczenia
		0,7	0,8	0,9	1,0	1,2	1,5
		Wydajność
6 (norma)	max 850		min 800		700 min	600 min	400 min
6 (wynik)	550	1171	1075		938	787	540
8 (norma)	max 950		min 1000		800 min	700 min	600 min
8 (wynik)	650		1394		1235	1130	935
10 (norma)	max 1100		min 1100		1000 min	900 min	800 min
10 (wynik)	760			1581	1540	1420	1270

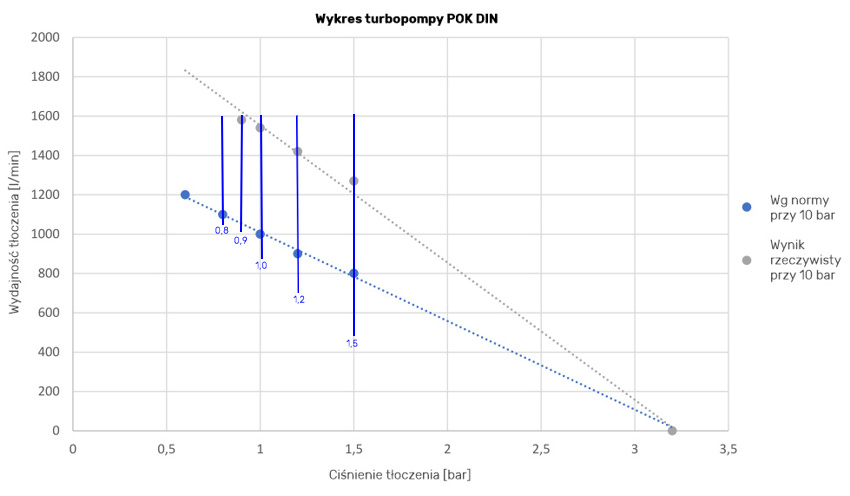

Wykres wydajności turbopompa 75 DIN14426

Korpus wykonany z aluminium z pierwszego wytopu w obróbce cieplnej, anodowanego trwale i pokrytego farbą epoksydową.

Wał napędowy oraz śruby wykonane są ze stali nierdzewnej Z2.

Łożyska kulkowe wykonane ze stali nierdzewnej zabezpieczone są od strony turbiny uszczelką, a od strony pompy spoiną, zabezpieczając tym samym przed wnikaniem piasku lub powstawaniu soli.

Do napędu turbopompy stosuje się obieg zamknięty autopompy/motopompy zdolnej wytworzyć ciśnienie 4-10 bar. Medium napędzającym turbopompę bezwzględnie musi być czysta woda. Łączniki STORZ 75 aluminiowe. Sito ssawne wykonane ze stali nierdzewnej Z2.

Ponadto niektóre elementy pokryte są PTFE (Teflon). Prędkość obrotowa wirnika 1800 – 2000 obr./min. Urządzenie posiada dwa niezależne obwody (turbina i pompa), dzięki czemu ciecz napędzająca nie przenika do wypompowywanego płynu.

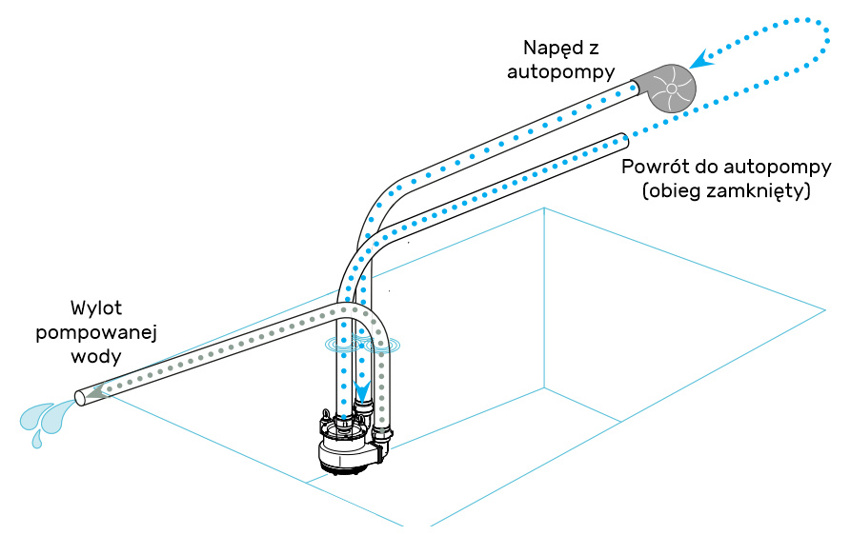

Jak działa turbopompa?

Funkcje gniazd i zaczepów turbopompy:

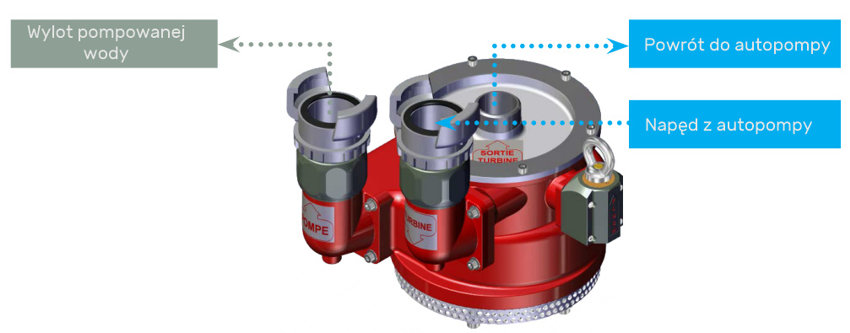

Opis gniazd turbopompy

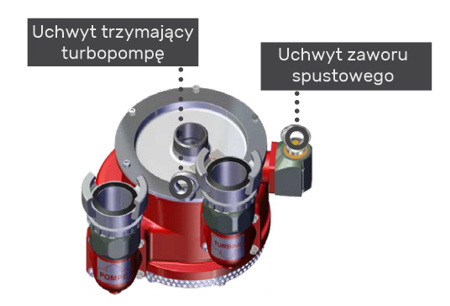

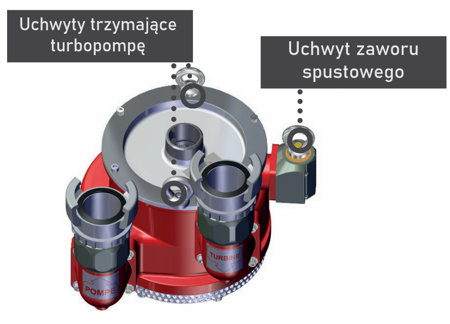

Uchwyty turbopompy

Wymiary: 329 x 338 x 378* mm (szer/wys/dł)

Waga: 12,4 kg z nasadami

Przyłącza: 3 x STORZ 75

* średnica względna
